一、概述

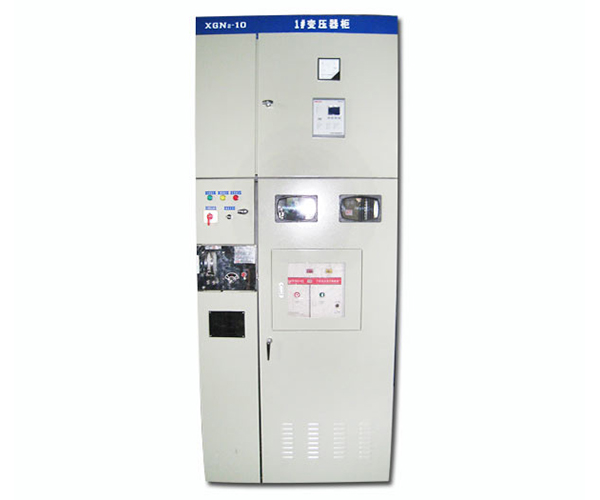

XGN2-10型固定式金屬封閉開關設備用于12kV及以下三相交流50Hz系統中作為接受與分配電能之用，特別適合于頻繁操作的場合，其母線系統為單母線，也可派生出單母線帶旁路和雙母線結構。本開關柜符合國家標準GB3960《3-35KV交流金屬封閉開關設備》及國際標準IEC298的要求，并具有一套完善的性能可靠，功能齊全、結構簡單、操作方便的機械式防誤閉鎖裝置，簡便而有效的達到兩部提出的"五防"閉鎖功能。

二、使用環境條件：

1、環境溫度:? +40℃～-5℃；? ? ??

2、相對濕度:? 日平均值不大于95%；月平均值不大于90%；? ? ??

3、海拔高度:? 不超過1000m；高原型開關柜海拔高度不超過3000m；? ? ?

4、水蒸氣壓:日平均值不大于2.2×10Mpa,月平均值不大于1.8×10Mpa；? ? ?

5、地震烈度:? 小于8級；? ? ??

6、安裝地點:? 無火災、爆炸危險、嚴重污穢，化學腐蝕及劇烈震動。

三、技術說明

本開關柜為金屬封閉箱式結構,柜體采用冷軋鋼板及角鋼焊接而成，根據功能不同分為繼電器室、斷路器室、母線室、電纜室，繼電室上部可設計小母線室，室與室之間用鋼板隔開。且斷路器室和電纜室均有照明裝置。柜內安裝有智能控制的溫濕控制儀，可根據斷路器室及電纜室內部溫濕度情況隨時啟停加熱器，防止形成凝露或溫度過高。開關柜正面裝有觀察窗，無需打開柜門就可觀察到上、下隔離開關及接地開關的合、分位置。

?
