一、概述

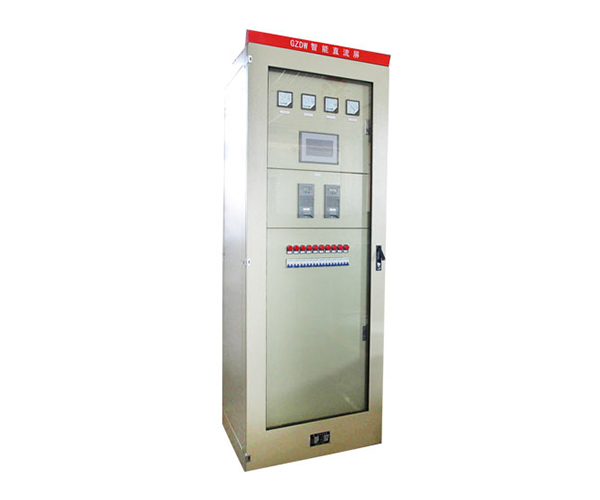

GZDW系列高頻開關直流電源屏，根據GB/T 19826-2005和DL/T 459-2000等標準進行設計生產的直流電源成套裝置，是目前變配電系統必不可少的直流電源系統。現已廣泛應用于從500KV到10KV不同電壓等級的變電站及開閉所等場所。作為控制、信號、事故照明等負荷的正常與事故情況下的直流電源系統，可實現無人值班，是傳統直流電源成套裝置的理想換代產品。

二、使用環境條件：

1、高度不超過于1000米。? 環境溫度-10～＋50℃ ；

2、日平均相對濕度不大于95％，月平均相對濕度不大于90％；

3、無強烈振動和沖擊，無強烈電磁場干擾；

4、周圍無嚴重塵土、爆炸危險介質、腐蝕金屬和破壞絕緣的有害氣體、導電微粒和嚴重的霉菌；

5、垂直傾斜度不大于5度。直流屏技術條件。

三、技術說明

1、直流系統的構成?

交流進線電源采用雙路供電，并可互為備用。設備中高頻開關電源模塊構成整流系統。正常工作時，互為備用，經過調壓給控制輸出，1臺或2臺用于控制輸出，主電路采用了分?jǐn)嗳萘繛?5kA的直流斷路器，對控制輸出、合閘輸出及蓄電池輸 出三級，利用不同容量等級電流的直流自動開關對系統進行合理的上下級配合保護。監控單元是以國際品牌臺達觸摸式人機界面為控制中心，對直流系統的充電浮 充電、絕緣監察、電池巡檢、故障報警等進行自動控制，具有很強的抗干擾功能。??

2、直流系統供電方式：?

正常時，由觸摸屏控制整流模塊的運行，直接向控制母線供電，控制母線電壓控制在220V-230V或110-115V之間；并且負責對蓄電池的均充和浮充電，浮充電壓為13.3(Xn)，均充電壓為 13.8(Xn)，充電電流值小于等于0.1CA；此外，充電用整流模塊還可作為合母各支路的工作電源，合母回路的沖擊性負荷則由蓄電池直接供電。
